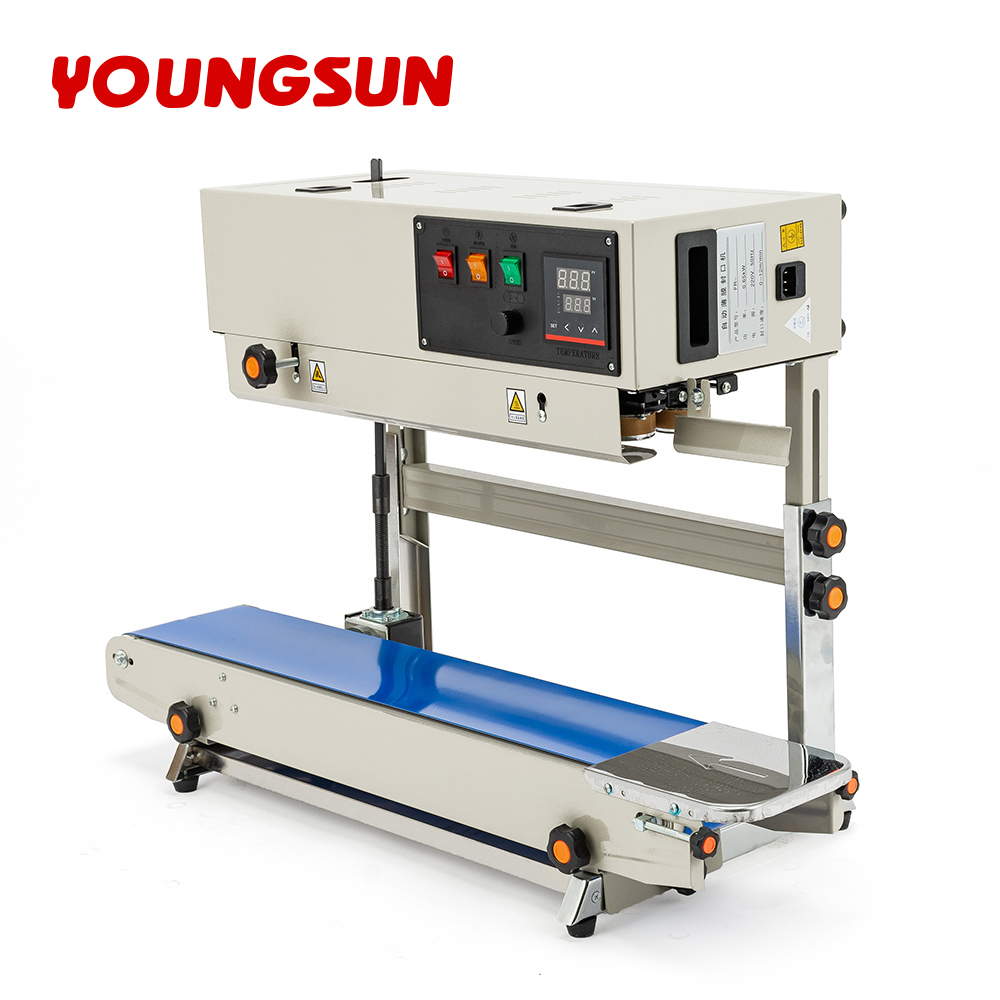

ما هي الأجزاء الرئيسية لآلة إغلاق الحزام المستمر؟
شاهد مدير خط التغليف خاتم الحزام المستمر يعمل بسلاسة لمدة ثماني ساعات متواصلة، وختم آلاف الأكياس دون أي عطلٍ واحد. وبَدَت الآلة بسيطة: تدخل الأكياس من طرف وتخرج محكمة الإغلاق من الطرف الآخر. لكن داخل تلك الآلة، تعمل مجموعة منسقة من الأحزمة والمسخنات والأسطوانات وأنظمة التحكم معًا لإنتاج إغلاقات متسقة ومحكمة تمامًا.
إن فهم الأجزاء الرئيسية لخاتم الحزام المستمر ليس مجرد معرفة فنية—بل هو معرفة عملية. فهو يُساعد المشغلين على تشخيص المشكلات، ويُمكّن فرق الصيانة من إبقاء الآلات قيد التشغيل، كما يُمكّن مدراء المشتريات من اتخاذ قرارات شراء مستنيرة.
نظام ناقل الحزام
حزام النقل هو الأساس الذي تقوم عليه آلة الختم المستمرة بالشريط. وهو ينقل الأكياس عبر منطقة الختم بسرعة مضبوطة، مما يضمن التعرّض المتسق للحرارة والضغط.
تستخدم معظم آلات الختم بالشريط حزامًا مغلفًا بمادة التفلون أو مادة مقاومة للحرارة مشابهة. ويمنع طلاء التفلون فيلم التغليف من الالتصاق بالحزام أثناء عملية الختم. ويجب أن يبقى الحزام نظيفًا ومُشدودًا بشكلٍ مناسب لضمان سير التشغيل السلس.
وتضم بعض الآلات أحزمة نقل منفصلة علوية وسفلية تمسك الكيس من جانبيه، ما يوفّر نقلًا مستقرًّا عبر منطقة الختم. وتكتسب هذه التصميمات ذات الحزامين أهمية خاصة في آلات الختم العمودية بالشريط التي تتعامل مع الأكياس الواقفة.
عناصر التسخين وأشرطة الختم
وتولّد عنصر التسخين الحرارة التي تذيب الطبقة الحرارية البلاستيكية في فيلم التغليف. وفي آلة الختم المستمرة بالشريط، يكون عنصر التسخين عادةً قضيبًا أو شريحة معدنية تمتد على طول منطقة الختم.
شريط الإغلاق—وهو غالبًا حزام مغلفٌ بالتيفلون أو حزام منفصل مسخّن—ينقل الحرارة من العنصر إلى فيلم التغليف. ويجب أن يحافظ الحزام على درجة حرارة ثابتة عبر سطحه بالكامل لتكوين إغلاقات متجانسة. وتتم مراقبة درجة الحرارة بواسطة ترموستات أو وحدة تحكم إلكترونية في درجة الحرارة، التي تُفعِّل وتُعطِّل التيار الكهربائي المُزوَّد إلى العنصر المسخّن للحفاظ على القيمة المُحدَّدة.
يوجد شريطا تسخين في النماذج الأعلى جودة بشكل شائع، ما يوفِّر توزيعاً أكثر انتظاماً للحرارة وسرعات إغلاق أسرع.
بكرات الضغط
تُطبِّق بكرات الضغط قوةً على الفيلم المسخّن، فتضغط الطبقات بعضها على بعض لتكوين إغلاق. ويجب أن يكون الضغط متساوياً عبر عرض الإغلاق بالكامل؛ إذ يؤدي عدم انتظام الضغط إلى ظهور نقاط ضعيفة قد تنكسر فيها الإغلاقات.
تصنع البكرات عادةً من المطاط المقاوم للحرارة أو السيليكون. ومع مرور الوقت، قد تكتسب سطوحها طبقة لامعة أو تظهر عليها مناطق مسطحة، مما يقلل من كفاءتها. ولذلك فإن الفحص الدوري واستبدال بكرات الضغط أمرٌ بالغ الأهمية للحفاظ على جودة الإغلاقات.
بعض الآلات تمتلك إعدادات قابلة للتعديل للضغط، ما يسمح للمُشغِّلين بضبط الضغط وفقًا لسماكة الفيلم ونوع المادة.
منطقة التبريد
بعد أن تطبّق أحزمة الإغلاق الحرارة والضغط، يجب تبريد المنطقة المغلقة قبل خروج الكيس من الآلة. وتتكوّن منطقة التبريد عادةً من مجموعة من القضبان المبرِّدة أو قسم تبريد سلبي، ما يتيح تماسك الإغلاق بشكلٍ صحيح.
وبغياب التبريد الكافي، قد يتشوَّه الإغلاق أو يتصدَّع أو يرتخِي. أما الآلات التي تمتلك مناطق تبريد أطول أو تبريدًا نشطًا (مثل المراوح أو ألواح التبريد بالماء)، فهي تُنتج إغلاقات أكثر موثوقية، لا سيما عند السرعات العالية.
نظام التحكم في درجة الحرارة
يراقب نظام التحكم في درجة الحرارة ويُنظِّم حرارة الإغلاق. ويتكون هذا النظام من:
- مستشعر درجة الحرارة (ثيرموكوبل أو مقاومة حرارية): تقيس درجة الحرارة الفعلية لعنصر التسخين
- جهاز تحكم بالدرجة الحرارية : تقارن درجة الحرارة المقاسة مع القيمة المُحدَّدة مسبقًا وتنظم الطاقة المُورَّدة إلى عنصر التسخين
- مرحل حالتها الصلبة أو كونتاكتور : يُفعِّل أو يعطّل التيار الكهربائي المُورَّد إلى عنصر التسخين استنادًا إلى الإشارة الصادرة عن وحدة التحكم
تستخدم أجهزة ختم الأشرطة الحديثة وحدات تحكم رقمية في درجة الحرارة تعتمد على خوارزميات بي آي دي (التناسبي-التكاملي-التفاضلي) للتحكم الدقيق في درجة الحرارة.
نظام التحكم في السرعة
سرعة الختم — أي معدل حركة حزام النقل — تؤثر في كمية الحرارة المنقولة إلى الفيلم. وتتطلب السرعات الأعلى درجات حرارة أعلى لتحقيق جودة ختم مماثلة، بينما قد تؤدي السرعات الأبطأ إلى ارتفاع مفرط في حرارة الفيلم.
معظم أجهزة ختم الأشرطة مزودة بالتحكم المتغير في السرعة، ما يسمح للمشغلين بضبط السرعة بما يناسب نوع وسماكة الفيلم. وبعض الآلات المتطورة تمتلك أنظمة تحكم متزامنة في السرعة ودرجة الحرارة التي تُعدِّل تلقائيًّا كلا المعلَّمتين.
الإطار والمكونات الإنشائية
يوفِّر الإطار الثبات الإنشائي اللازم للحفاظ على استقامة جميع المكونات. ويمنع الإطار الصلب الاهتزاز وانحراف المحاذاة اللذين قد يؤثّران في جودة الختم.
تستخدم أجهزة ختم الأشرطة الثقيلة المستمرة إطاراتًا فولاذية معزَّزة لتحمل ساعات التشغيل الطويلة دون انقطاع. كما يؤثر تصميم الإطار في سهولة الوصول إليه أثناء التنظيف والصيانة.
المكونات الاختيارية
تشمل العديد من آلات إغلاق الأكياس ذات الشريط المستمر ميزات اختيارية:
عجلة الترميز أو الطابعة : تطبع أرقام الدفعات وتاريخ الإنتاج وتاريخ انتهاء الصلاحية أثناء عملية الإغلاق.
شاشة رقمية : تعرض درجة الحرارة والسرعة وسائر المعايير التشغيلية في الوقت الفعلي.
تحديد موضع الكيس تلقائيًّا : توجِّه الأكياس إلى الموضع الصحيح قبل الإغلاق، مما يقلل الجهد اللازم من العامل.
صيانة الأجزاء الأساسية
حزام النقل : نظِّفها بانتظام لإزالة بقايا المادة اللاصقة والأوساخ. وافحص التوتر وقم بضبطه عند الحاجة.
عناصر التدفئة : اختبر المقاومة بشكل دوري لاكتشاف أي عطل وشيك.
بكرات ضغط : افحصها بحثًا عن التلمُّع أو التسطُّح. واستبدلها عندما يصبح السطح غير منتظم.
مستشعرات درجة الحرارة تحقق من معايرة الجهاز سنويًّا. واستبدله إذا انحرفت القراءات.
نظام القيادة ادهن المحامل وافحص شد الحزام وفق توصيات الشركة المصنِّعة.
قصة نجاح في مجال الصيانة
واجهت مصنع معالجة أغذية يستخدم خاتم إغلاق مستمر لمدة ١٢ ساعة يوميًّا فشلًا متكررًا في الإغلاقات. وتوصل فريق الصيانة إلى أن الأسطوانة الضاغطة المستهلكة كانت السبب، إذ لم تُطبِّق ضغطًا متساويًا عبر عرض الإغلاق. وحلَّ استبدال الأسطوانة المشكلة فورًا. وبعد ذلك، طبَّق الفريق جدول فحص واستبدال ربع سنوي للأسطوانة. وهكذا انخفضت حالات فشل الإغلاقات بنسبة ٩٠٪، وازداد وقت تشغيل الجهاز بشكل ملحوظ.
الأسئلة الشائعة
ما هو جهاز الإغلاق الشريطي المستمر؟
خاتم الإغلاق المستمر هو جهاز لإغلاق الحراري يستخدم حزام نقل متحرك وأشرطة إغلاق مسخَّنة لإنشاء إغلاقات مستمرة محكمة ضد التسرب على مواد التعبئة المرنة مثل البولي إيثيلين (PE) والبولي بروبيلين (PP والأفلام المركبة والحقائب المصنوعة من رقائق الألومنيوم.
ما أهم أجزاء خاتم الإغلاق؟
أهم الأجزاء هي حزام النقل، وعنصر التسخين، وشريط الإغلاق، وبكرات الضغط، ونظام التحكم في درجة الحرارة، ونظام التحكم في السرعة. ويؤدي كلٌّ منها دورًا حيويًّا في إنشاء إغلاقات متسقة وموثوقة.
كيف يختلف شريط الإغلاق عن جهاز الإغلاق النبضي؟
يستخدم شريط الإغلاق حرارةً مستمرةً لإغلاق غير منقطع، وهو مصمَّم للإنتاج عالي الحجم. أما جهاز الإغلاق النبضي فيُطبِّق نبضةً قصيرةً من الحرارة، وهو أنسب للحجم المنخفض أو الاستخدام المتقطِّع.
ما مدى تكرار استبدال أجزاء شريط الإغلاق؟
تعتمد فترات الاستبدال على معدل الاستخدام. وعادةً ما تدوم أحزمة النقل وبكرات الضغط من ٦ إلى ١٢ شهرًا في العمليات عالية الحجم. وقد تدوم عناصر التسخين من سنة إلى ثلاث سنوات. وأفضل دليلٍ هو الفحص الدوري.
لماذا تكتسب طبقة التفلون على الحزام أهميةً بالغة؟
تمنع طبقة التفلون فيلم التغليف من الالتصاق بحزام النقل أثناء عملية الإغلاق. وفي حال غيابها، فإن البلاستيك المصهور يلتصق بالحزام، ما يؤدي إلى إغلاقات رديئة ويتطلَّب تنظيفًا متكرِّرًا.
هل يمكن لآلة إغلاق الحزم المستمرة طباعة معلومات على العبوات؟
تضم العديد من آلات إغلاق الحزم المستمرة عجلة ترميز مدمجة أو طابعةً تقوم بطباعة رموز التواريخ وأرقام الدفعات وغيرها من المعلومات أثناء عملية الإغلاق. ويؤدي ذلك إلى استبعاد خطوة وضع العلامات أو الطباعة المنفصلة.
